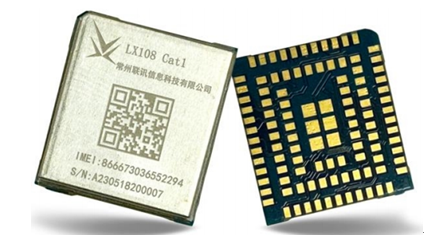

为了更好的服务于智能计量、共享单车、智能停车、智慧城市、安防、智能家电以及农业和环境监测等领域,联讯推出了一款高性能、低功耗、高性价比的LTE CAT1模组。LX108Cat1的最大优势在于其较低的网络成本,可以无缝访问现有LTE网络,无需升级基站的硬件和软件,且信号有保证。在芯片成本方面,系统优化后的LX108Cat1集成度更高,模块的硬件架构更合理,外围硬件的成本更低。同时LX108Cat1除了支持4G全网通,还支持定制1.8G专网,适用客户的不同网络类型的需求。
一、频段
LX108Cat1支持4G全网通,同时也支持定制1.8G专网(450-700MHz),下表是支持的频段信息。
频段 |
网络制式 |
带宽 |
Band 1 |
@H-FDD 2100MHz |
2110~2170Mhz |
Band 3 |
@H-FDD 1800MHz |
1805~ 1880Mhz |
Band 5 |
@H-FDD 850MHz |
869~ 894Mhz |
Band 8 |
@H-FDD 900MHz |
925~960Mhz |
Band 34 |
@H-TDD 2100MHz |
2010~2025Mhz |
Band 38 |
@H-TDD 2500MHz |
2570~2610Mhz |
Band 39 |
@H-TDD 1900MHz |
1880~ 1920Mhz |
Band 40 |
@H-TDD 2300MHz |
2300~2370Mhz |
Band 41 |
@H-TDD 2500MHz |
2560~2650Mhz |
二、电气参数
指标 |
描述 |
工作电压 |
3.2V~5V |
功耗 |
eDRX: < 1 mA @3.7V PSM: < 10 uA @3.7V |
RFA 特性 |
发射功率 23±2dBm , 20±2dBm(省电模式.) 接收灵敏度 -98dbm |
温度和湿度 |
工作温度:-40℃~+85℃ 存储温度:-40℃~+125℃ 湿度范围:5%-95% |
外设接口Note① |
12 x GPIOs 4 x AON GPIOs 2 x I2C 1x I2S 3 x UARTs 1 x ADC USB USIM 1 x SPI |
安全特性 |
ECC256 AES 128 Built-in TRNG |
封装尺寸 |
15.8X17.7mm |
三、物理参数
指标 |
描述 |
|
重量 |
1.20g |
|
封装 |
LCC+LGA 109 Pin |
|
外观尺寸 |
(17.7±0. 15)mm × (15.8±0. 15)mm × (2.3±0.2)mm |
|

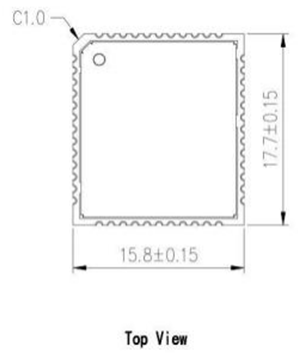

结构2D图 |
|
四、应用接口说明
该模组提供了丰富的应用接口,包括电源接口、KEYON接口、复位接口、USB口、SIM接口、GPIO接口、I2C接口、I2S接口、PWM接口、SPI接口和ADC转换接口等。这些接口支持模块与外部设备的连接和通信,为开发者提供了极大的便利。
五、电源设计与接口使用
模块的电源设计对其性能至关重要。建议采用低ESR的钽电容和滤波电容,以提高电源供电性能。同时,为了确保模块的浪涌电压承受能力,建议在VBAT输入端增加TVS管。在接口使用方面,模组提供了详细的管脚功能描述和设计参考,包括主供电设计、KEYON信号、RESET接口、启动模式设置等,为开发者提供了清晰的指导。
